定制卷帘门成型机、门轨机、门导辊成型机

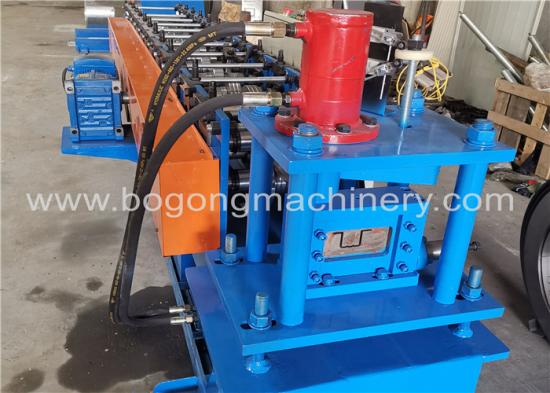

钢制金属门框成型机

产品详细描述

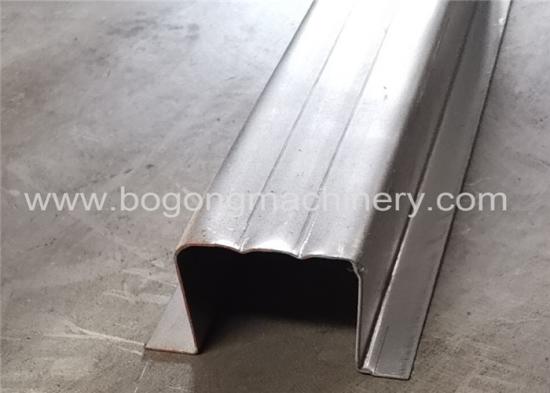

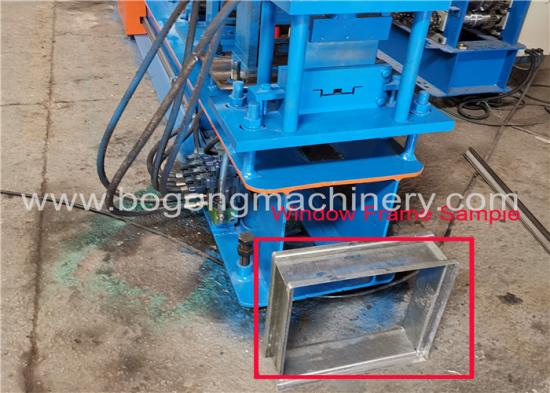

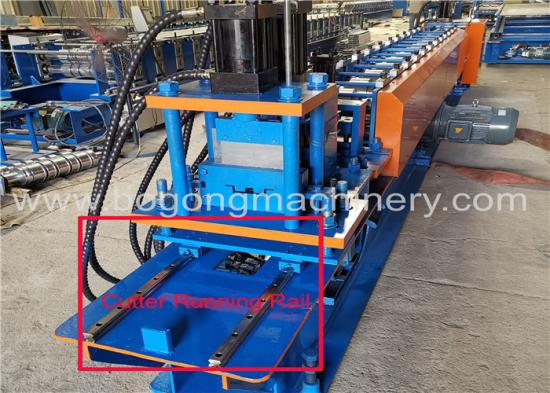

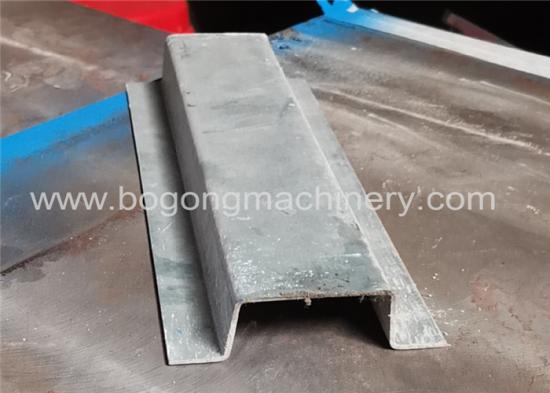

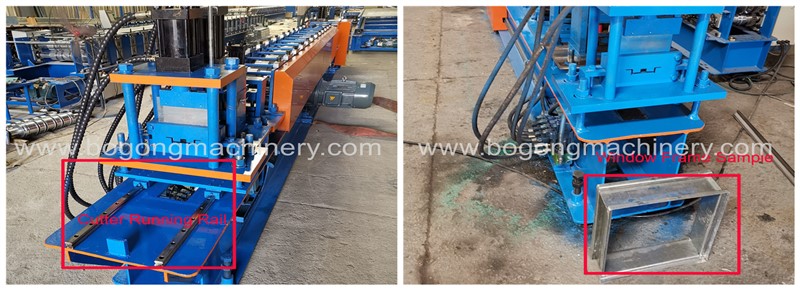

我们的钢制金属门框成型机是跟随运行切断式，这可以提高整线的工作速度。参见切割装置的运行轨道，还有止动行程，以保证切割装置的安全，不会从轨道上掉落。钢框架样品从成型机上切割下来后，无需任何其他配件即可轻松安装窗框。

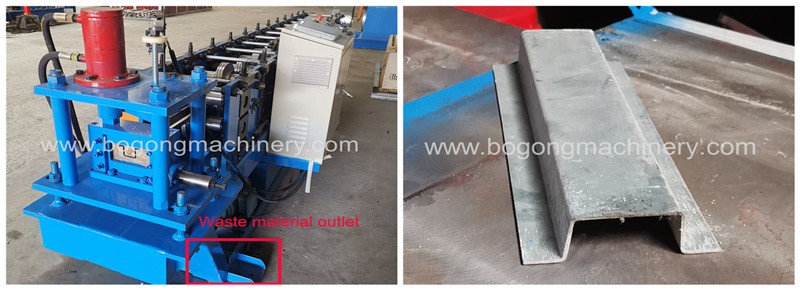

在钢架成型机端部，我们设计了废料出口收集器，有利于清理废料，保持车间清洁。由于这是一台小型滚压成型机，PLC控制箱也是便携式的，方便移动。

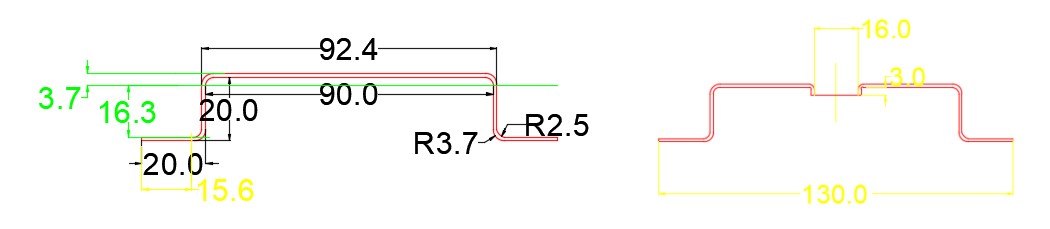

板型图纸设计

该钢架成型机适用于1.0-1.5mm材料厚度，以下为原始设计图供参考：

技术参数
Parameters	Specification
Voltage	380V/50HZ/3PH or customized
Driving Motor	7.5KW
Hydraulic Motor	3KW
Forming Steps	12 steps
Working Speed	10-15m/min
Thickness for Steel	1.0-1.5mm
Shaft Diameter	70mm
Shaft Material	High grade 45# forged steel
Roller Material	G45# steel, CNC lathe,polished and chrome plated
PLC Cabinet	Schneider, Delta
Encoder	Omron
Sprocket Wheel	45 steel high-frequency quench
Cut-off System	Post cutting, three pieces of cutting blades
Cutting Blade Material	Cr12 steel
Machine Frame Material	Fine welded structural steel;
Raw Material	Galvanized steel
Painted Color	Blue+Orange Or Customization
Overall Size	62009501050mm
Weight	3000KGS
