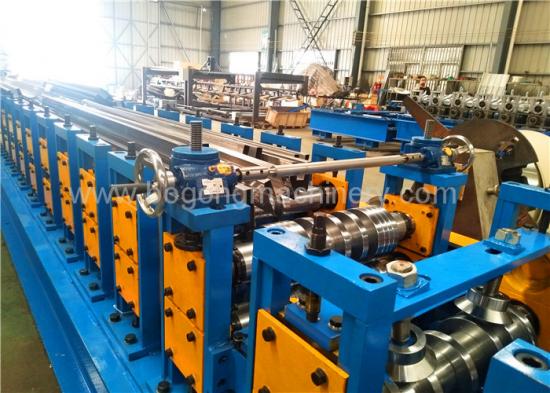

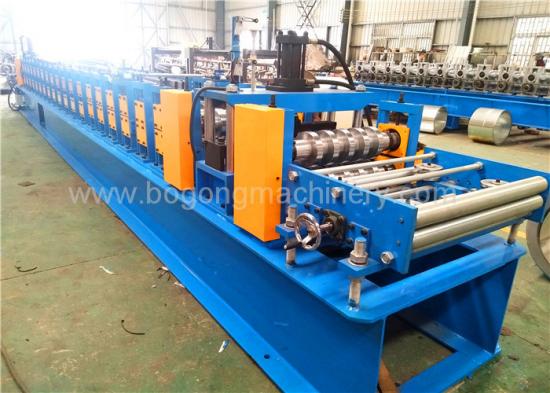

定制预涂漆钢门导轨成型机
该成型机用于生产镀锌钢门导轨，我们可以为最终用户定制生产。镀锌钢门导轨成型机成型的钢门导轨辊应足够直，这可以使卷帘门在该导轨内平稳移动。
原产地:China
港口:Xiamen, China
材料厚度: 0.6-1.0mm
材料宽度: 405mm
成型道次: 22
电机功率: 11KW
轴直径: 75mm
切割刀片材质: Cr12
切割类型: No Blanking
编码器品牌: Omron
Contact Us

详情描述

定制预涂漆钢门导轨成型机

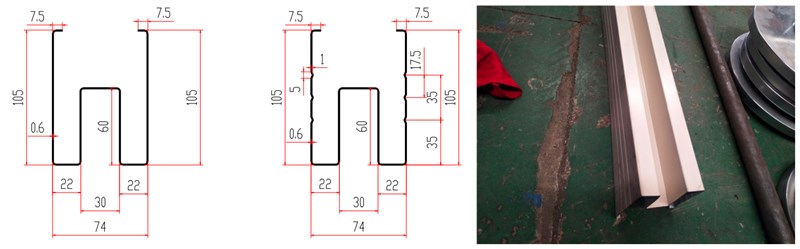

型材设计图

该彩涂钢门导轨滚压成型机可滚压成型符合设计要求的带或不带加强筋的门导轨，原材料可以是不锈钢板、彩涂板和镀锌板，适合0.6-1.0mm厚度。

详细描述

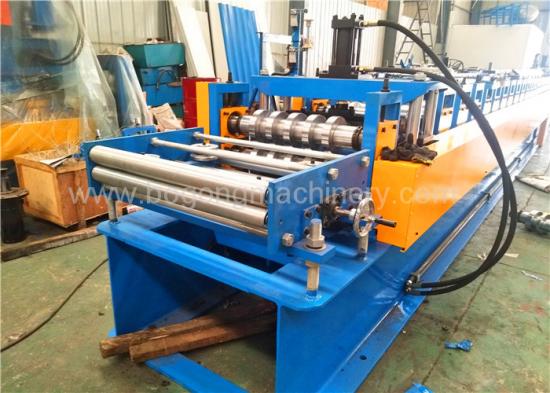

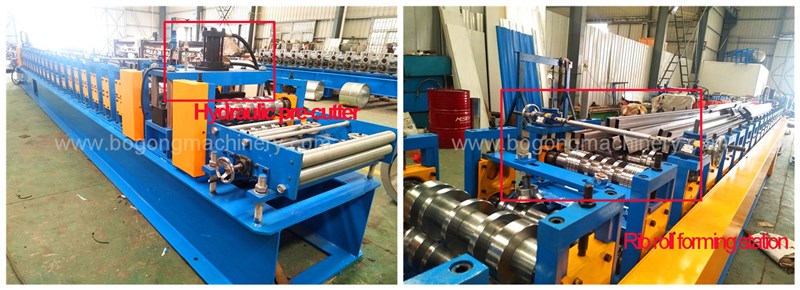

在送料台和矫直辊之后有液压预切刀，因为该生产线是针对0.6-1.0mm厚度的原材料进行滚压成型，如果选择手动预切刀，对工人来说动力太大，液压式的较多更适合该预涂钢门导轨滚压成型机生产线。

液压预切装置之后是筋滚压成型站，如果门导需要筋，可以通过操作手轮将上滚轮向下调整一点，或者将上滚轮向上调整以停止形成筋。这是全金属门引导设备的可选工作站。

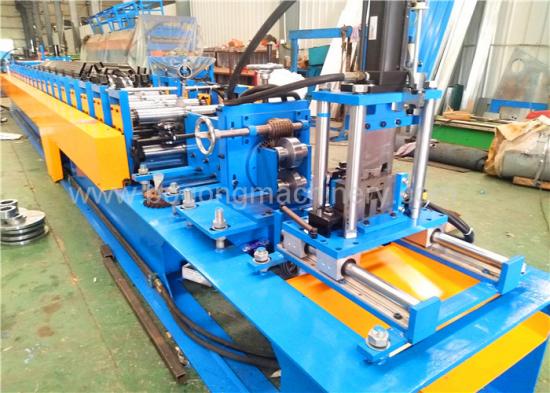

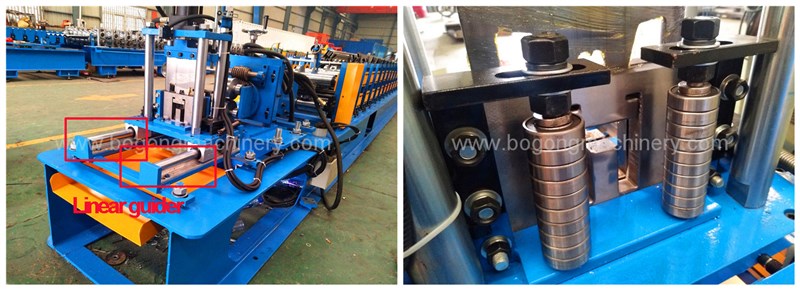

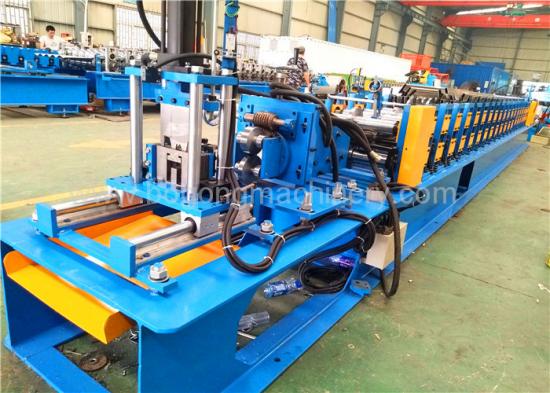

该型钢门导轨成型机上设有运行导轨，为直线导轨，如果出现阻力，整个切割部分可以移动。看切割刀片内缘，机器内端比外端宽，这是我们为解决门导轨样块在切割部分内部而专门设计的。

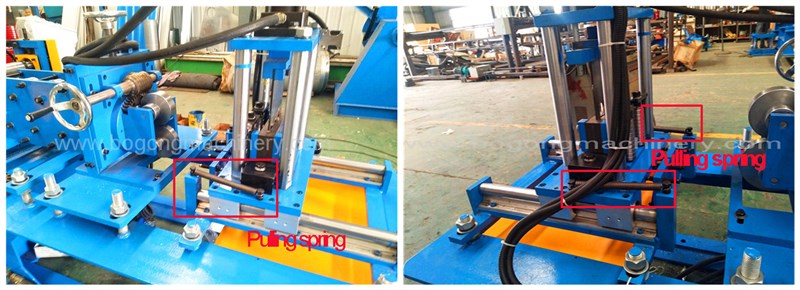

整机快速运行时，应保证切割部分安全，不会从机架上掉下来，我们添加拉簧将其紧固到整个机身中。

技术参数

Parameters	Specification
Voltage	380V/50HZ/3PH or customized
Driving Motor	11KW
Forming Steps	22steps
Working Speed	10-15m/min
Thickness for Steel	0.6-1.0mm
Shaft Diameter	75mm
Shaft Material	High grade 45# forged steel
Roller Material	G45# steel, CNC lathe,polished and chrome plated
PLC Cabinet	Schneider, Delta
Encoder	Omron
Sprocket Wheel	45 steel high-frequencies quench
Cut-off System	Post cutting, no waste cutting
Cutting Blade Material	Cr12 steel
Machine Frame Material	Fine welded structural steel;
Raw Material	GI steel G330-550
Painted Color	Blue+Orange Or Customization
Overall Size	110009501450mm
Weight	8000KGS
