钢龙骨帽子卷成型机应用钢结构
- 这款钢结构龙骨帽子卷成型机由Xiamen Bogong机械制造，用于处理镀锌板，但也可用于预先涂漆的钢和铝锌线圈。
- 原产地:China
港口:Xiamen, China
材料厚度: 0.3-0.8mm
材料宽度: 156mm
覆盖宽度: 40mm
成型道次: 11 道
电机功率: 4Kw
轴直径: 65mm - Contact Us
钢龙骨帽子卷成型机应用钢结构
详细描述
钢制构造钢龙骨帽子卷成型机切割截面的限制开关，此开关用于控制上切割刀片，以确保上切割刀片不会太高或太低。 机械部件与电气控制系统结合使用，该系统完全智能跟踪工作状态。
我们还安装了运行状态指示器的机器，当整个线路通过电源时，此指示器将很轻，以便注意工人注意它。 这是我们的滚动线的另一个安全项目。

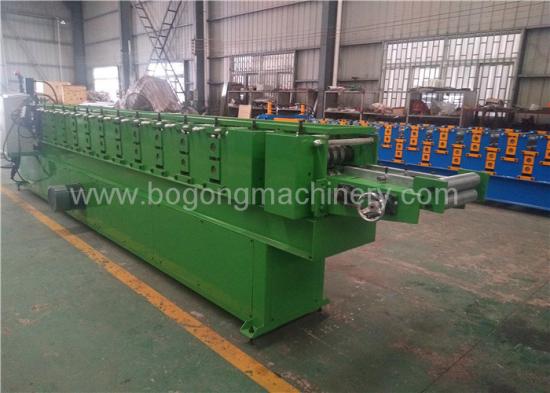

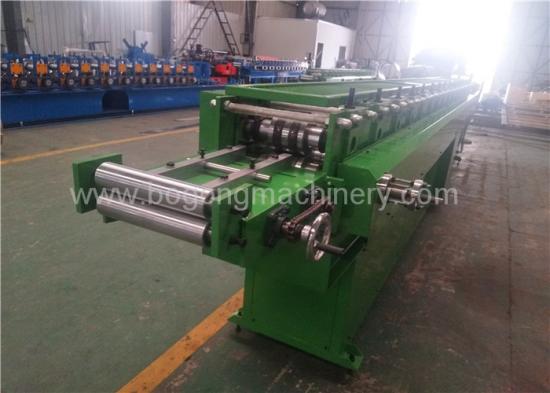

这款钢结构钢制龙骨帽子卷成型机很小，仅11步卷，长约5.8米，因此我们设计了便携式类型PLC控制盒，焊接在卷成型机框架上。 喂食桌是一组指南辊。 手轮在一侧可调节不同的材料进料宽度。

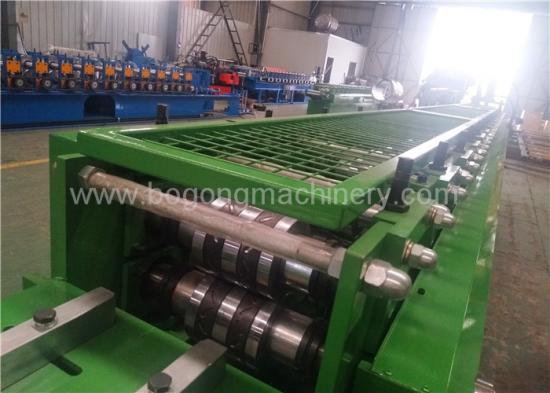

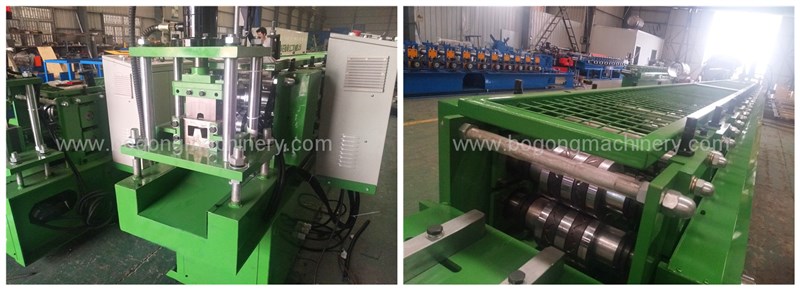

整个钢结构的液压切割部分钢龙骨帽子卷成型机，在底部是向下引导板的废料。 所有滚动组的组成部分都覆盖了网格类型的安全盖，操作员可以很好地看到工作滚筒，并避免人们的手进入内部，这款钢结构的第三个安全部件设计使用的钢制式钢龙骨帽子卷成型机。
技术参数
|
Parameters |
Specification |
|
Voltage |
380V/50HZ/3PH or customized |
|
Driving Motor |
4KW |
|
Forming Steps |
11 steps |
|
Working Speed |
10-15m/min |
|
Thickness for Steel |
0.3-0.8mm |
|
Shaft Diameter |
65mm |
|
Shaft Material |
High grade 45# forged steel |
|
Roller Material |
G45# steel, CNC lathe,polished and chrome plated |
|
PLC Cabinet |
Schneider, Delta |
|
Encoder |
Omron |
|
Sprocket Wheel |
45 steel high-frequencies quench |
|
Cut-off System |
Post cutting, no waste cutting |
|
Cutting Blade Material |
Cr12 steel |
|
Machine Frame Material |
Fine welded structural steel; |
|
Raw Material |
Galvanized steel |
|
Painted Color |
Blue+Orange Or Customization |
|
Overall Size |
5800*950*1050mm |
|
Weight |
2500KGS |

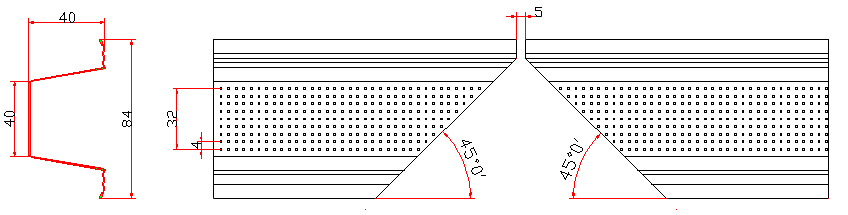

轻钢龙骨帽设计图纸
此龙骨帽子的原材料条宽度约为156mm，厚度为0.3-0.8mm，底部点和Swaist肋骨是整卷形成线的选件设计。
