高速钢龙骨成型生产线
- 高速钢龙骨成型生产线配备了大型主传动电机，整条生产线专为高速型成型机设计，因此每个部件都更加坚固。
- 原产地:China
港口:Xiamen, China
材料厚度: 0.4-0.8mm
成型道次: 11 Stations
电机功率: 11Kw
轴直径: 65mm
切割类型: Flying Cut
编码器品牌: Omron - Contact Us
高速钢龙骨成型生产线配备了大型主传动电机，整条生产线专为高速型成型机设计，因此每个部件都更加坚固。
高速钢龙骨成型生产线
详细描述

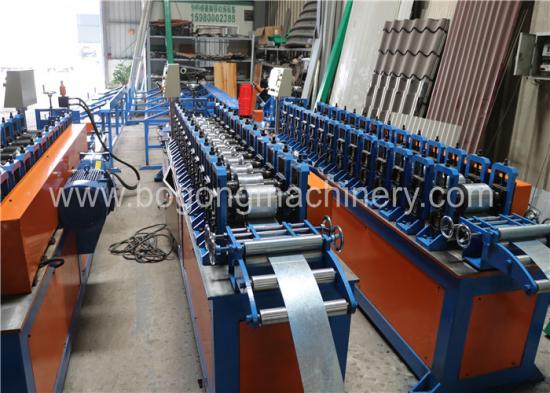

金属带材在滚压成型前，有入口台式送料机和五辊组矫直装置。 入口台有利于解决料条问题，预矫直料条越平整，更有利于滚压成型良好的钢龙骨形状。
这是高速钢龙骨成型生产线，也是小型钢龙骨成型生产线，整条生产线配备便携式PLC控制箱，使用起来更加方便，有利于节省布局空间。

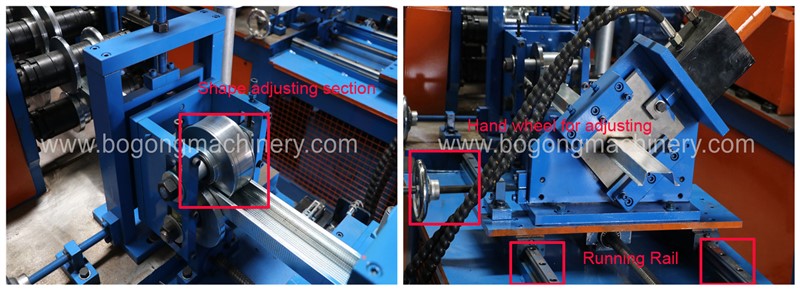

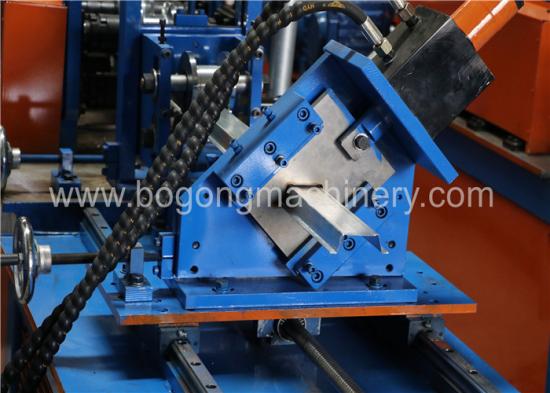

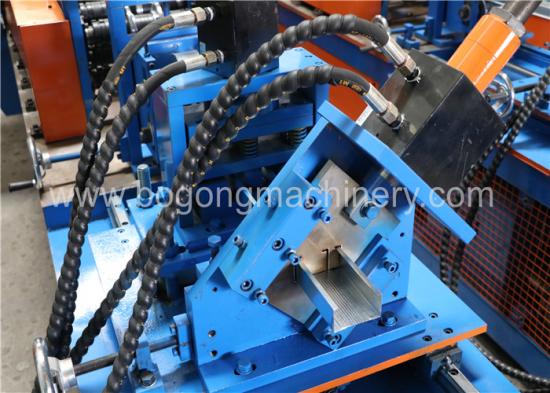

在切割端，我们设计了钢龙骨切割前的形状调整部分。 见切割装置侧面的手轮，用于调节切割装置全断面向左或向右倾斜，以适应钢龙骨的位置。 为了提高整条钢龙骨成型生产线的生产速度，该生产线采用飞切式，在切断样品时，切割装置在轨道上运行。
技术参数
|
Parameters |
Specification |
|
Voltage |
380V/50HZ/3PH or customized |
|
Driving Motor |
11KW |
|
Forming Steps |
11 steps |
|
Working Speed |
10-15m/min |
|
Thickness for Steel |
0.4-0.8mm |
|
Shaft Diameter |
65mm |
|
Shaft Material |
High grade 45# forged steel |
|
Roller Material |
G45# steel, CNC lathe,polished and chrome plated |
|
PLC Cabinet |
Schneider, Delta |
|
Encoder |
Omron |
|
Sprocket Wheel |
45 steel high-frequencies quench |
|
Cut-off System |
Post cutting, no waste cutting |
|
Cutting Blade Material |
Cr12 steel |
|
Machine Frame Material |
Fine welded structural steel; |
|
Raw Material |
Galvanized steel |
|
Painted Color |
Blue+Orange Or Customization |
|
Overall Size |
6500*950*1050mm |
|
Weight |
2850KGS |
