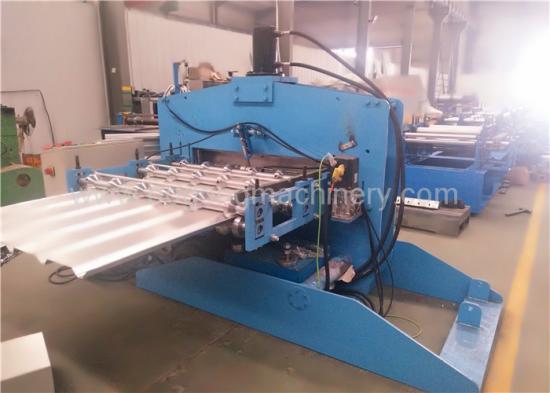

液压金属板屋顶卷曲弯辊成型机
金属屋面卷曲成型机是金属屋面板成型机的辅助设备，用于生产钢结构屋檐，只需将屋面板成型后即可成型。液压压接，自动弯压接。
出产地:China
港口:Xiamen, China
材料厚度: 0.25-0.6mm
电机功率: 5.5KW
PLC 品牌: Simenz
编码器品牌: Omron
Contact Us

详情描述

专业设计/制造PEB建筑用、钢结构别墅房屋用成型机

产品名称：液压板金屋面卷曲弯辊成型机

液压板金屋面卷曲弯辊成型机 是钢屋面板成型机的辅助设备。它是在主屋顶板滚压成型机完成后定制的类型的滚压成型机，因为我们需要屋顶板样品测试卷曲弯曲机。这种弧形钢屋面通常用于钢结构屋檐，采用这种卷曲弧形屋面，比普通钢屋面更能防风防雨。

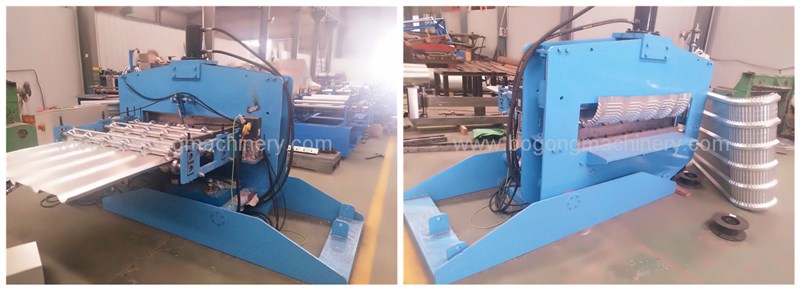

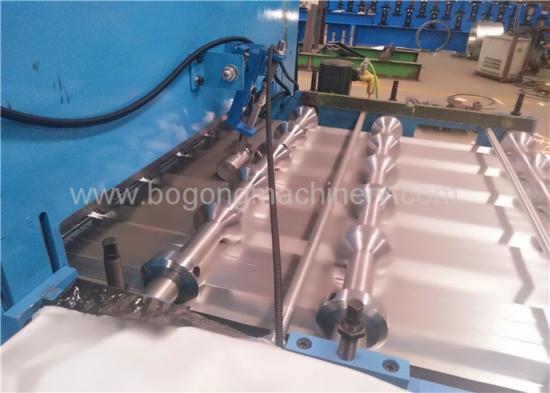

参考下图，屋顶板已送入卷边弯模，由PLC控制的液压系统工作，将压花压出，卷边深度和屋顶半径可在PLC控制箱上设定，整个成型机可以全自动工作。

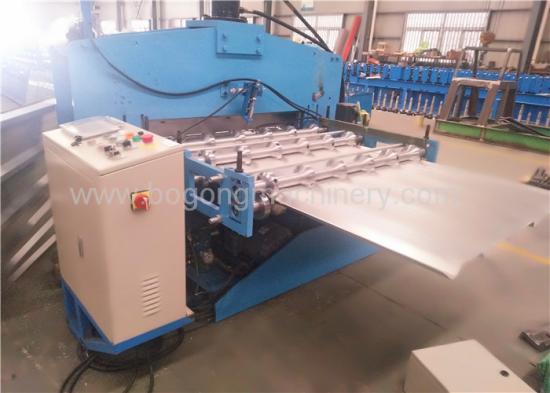

下面是我们的液压板金曲弯成型机的PLC操作面板，我们可以在该面板上启动、停止机器，也可以控制该弯成型机垂直方向或水平方向工作，如果出现任何意外，赶紧按下急停按钮。工作速度由编码器检测，观察编码器接触屋顶表面，可以监测屋顶板卷曲了多长时间。

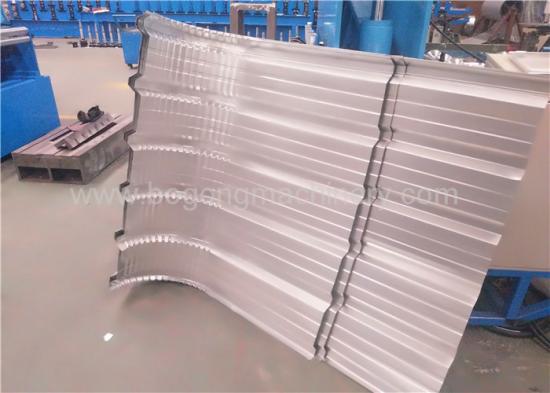

下图是我们的液压板金卷曲弯曲成型机卷曲弯曲的效果，屋顶板表面光滑，没有出现皱纹。

技术参数

Parameters	Specification
Voltage	380V/50HZ/3PH/or customized
Driving Motor	5.5KW
Forming Steps	3 steps
Working Speed	0-10m/min
Thickness for Steel	0.25-0.6mm
Shaft Diameter	75mm
Shaft Material	High grade 45# forged steel
Roller Material	G45# steel, CNC lathe,polished and chrome plated
PLC Cabinet	Schneider, Delta, Simenz
Encoder	Omron
Min. crimping radius	500mm
Machine Frame Material	Fine welded structural steel;
Roofing Material	PPGI, GI steel G330-550
Painted Color	Blue+Orange Or Customization
Overall Size	350014501650mm
Weight	1500KGS
