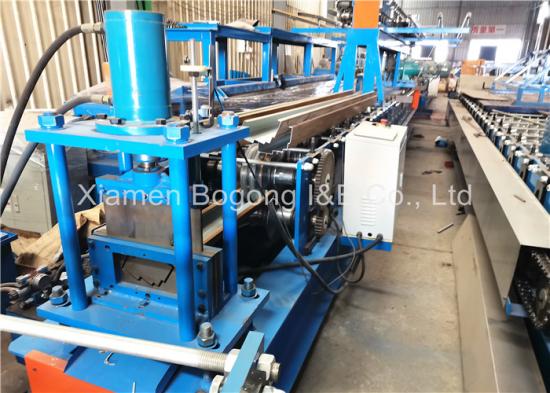

铝锌大门框成型机

优势

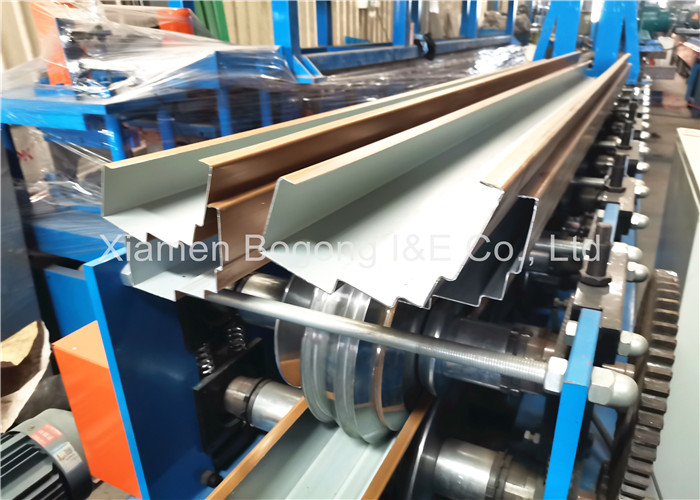

门框滚压成型机用于生产大型金属门框，其尺寸和设计根据负载要求和款式而有所不同。

当我们完成铝锌大门成型机时，我们会多次测试机器并调整机器，以确保机器具有完美的状态，并且当客户收到机器时，机器可以非常容易地使用。

产品详细描述

1.适用板材：厚度1.5-2.5mm，镀锌钢或冷轧钢
2.工作速度：12-15米/分钟
3、成型工位：20工位
4、滚轮材质：Gcr15，淬火HRC58-62镀铬
5、轴材质：45#高级钢（直径：75/95mm），调质
6.驱动系统：齿轮箱驱动
7、带减速机主功率：11KW
8、切割：液压切割Cr12mov
9、切刀材质：Cr12Mov，淬火HRC58-62
10、液压站功率：5.5KW
11、整机采用工业电脑PLC控制。
12 PLC--日本西门子 中英文
13触摸屏--西门子日本
14、编码器--日本欧姆龙
15 电器元件--施耐德


技术参数

A. 手动开卷机

(1) 最大宽度：1250mm

(2)内径：500mm

(3)外径：1200mm

(4) 最大承重：5T

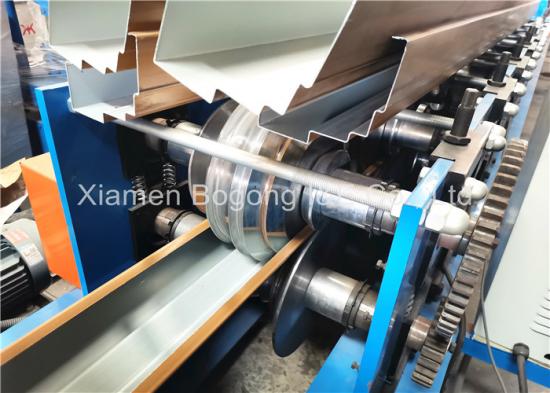

B. 大门框成型机

(1)原材料：彩钢或镀锌钢

(2)材料厚度：1.5-2mm

(3)工作速度：8-12m/min； 可调节的

(4) 滚轮：20个滚轮（根据图纸）

(5) 滚轮材质：GCr15，抛光、加热、淬火HRC55-60°

(6)电机功率：15KW

(7) 滚筒直径：76mm

(8) 机台侧板型式：导销式

(9)传动方式：链传动

(10)外观尺寸：约10000mm×1300mm×1200mm

(11)总重量：约8T

(12) 板材成品规定：GB/T 12755-91

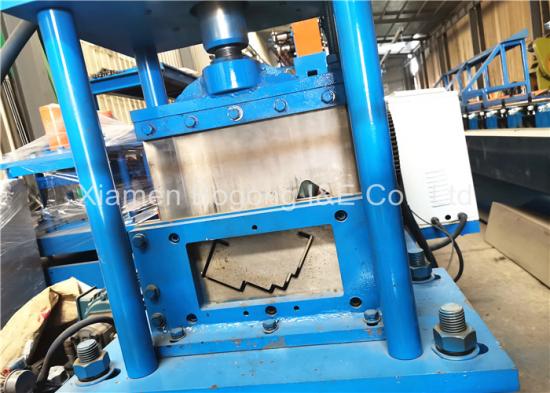

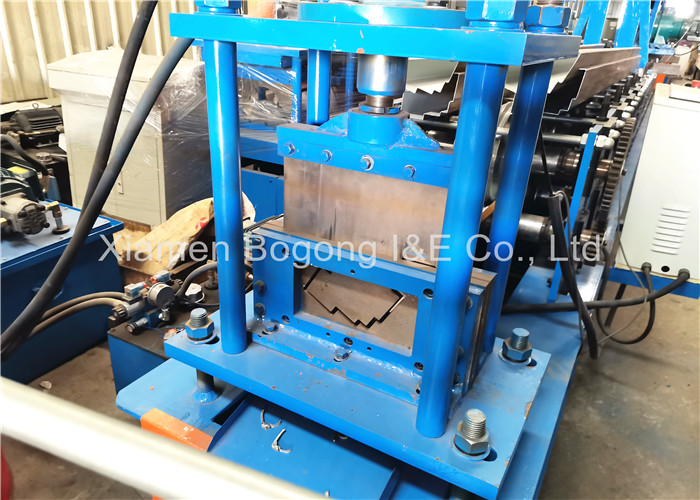

C. 液压切割

(1)切割方式：液压、自动切割

(2)刀片材质：Cr12经抛光、加热、淬火HRC 60-62

(3)功率：3KW



D、控制系统

(1)电气控制：PLC变频控制系统，触摸屏

(2) 电压：380V/3Ph/50Hz（或按照当地标准）

(3) 长度误差：±1mm




E. Output Table

(1) 简单，用于装载成品

(2)长度：4m


工作流程

开卷—送料校平—冲孔装置—滚压成型—切断—成品收集

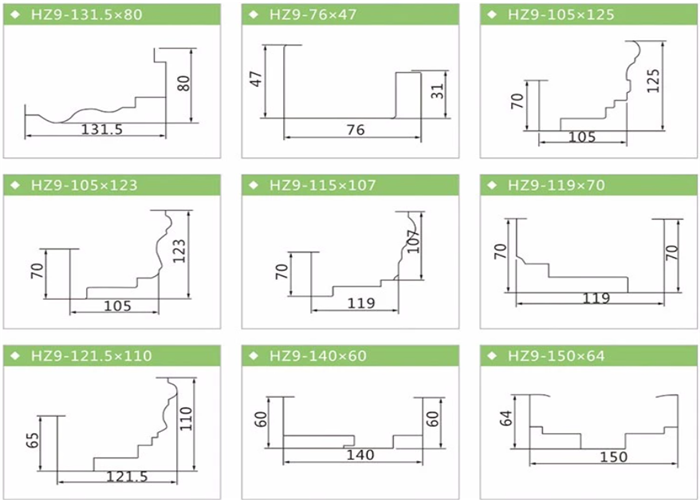

板型图设计

该钢架成型机适用于1.0-1.5mm材料厚度，以下为原始设计图供参考：

包装

1.一个40英尺集装箱一个，用于装载一台带手动开卷机的机器；
2. 整体擦拭防锈油，PLC控制器覆盖泡沫膜；
3、备件和一些小零件装在塑料工装箱内；
4.所有部件均用钢丝与容器固定。
