不停机切割琉璃瓦压瓦机高速设计

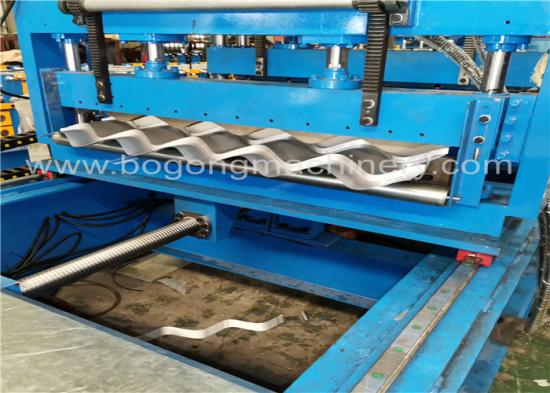

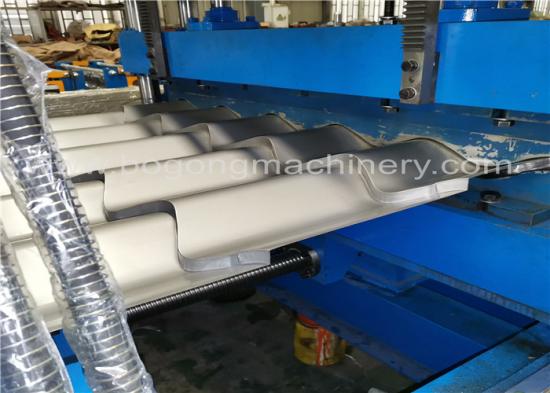

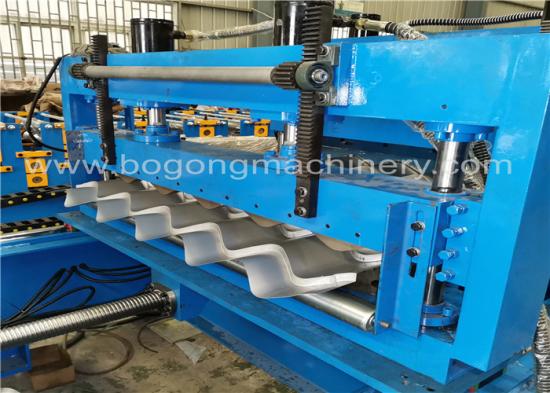

该不停机切割琉璃瓦压瓦机为高速型，机器末端设有运行导轨，用于压制瓷砖断面和切断断面。屋顶板滚压成型后，屋顶板将进入压瓦模具和切割部分，切割部分在导轨上运行，同时工作。做好这项工作可以提高整个琉璃瓦成型机的线速度达到5-6m/min左右

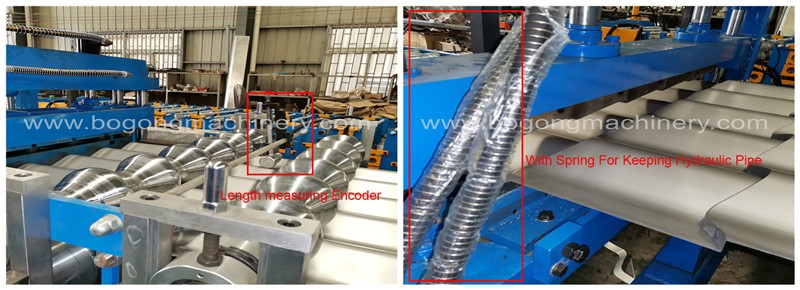

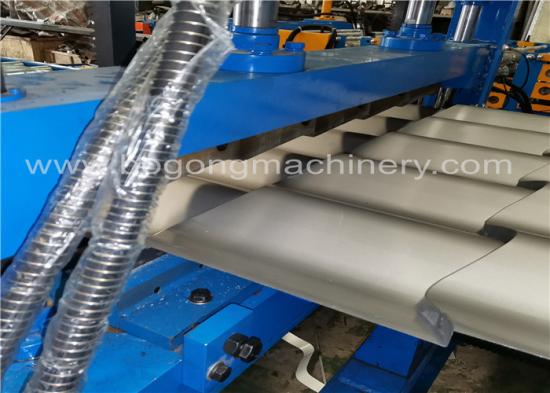

为了测量运行速度、瓷砖长度、切割长度，我们在这款不停机切割琉璃瓦压瓦机上安装了编码器传感器，为了保持长度精度，编码器应与屋面板表面良好接触。所有液压管均采用弹簧套磨损，以保证管子不易断裂。

整个琉璃瓦成型机成品端采用液压切割、压紧系统。各工位压紧螺钉均配有螺母和盖帽。可以保证多批瓦屋面滚压成型后螺钉不会上浮，机器操作人员无需经常锁螺钉。

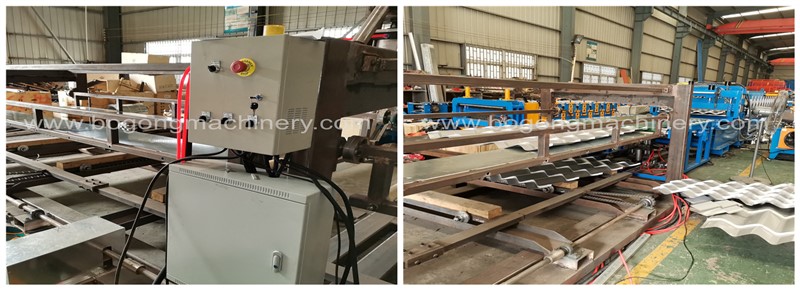

该不停机切割琉璃瓦压瓦机是我们为用户设计的全自动生产线，所有工作动作均由自己的电控箱控制。从液压开卷机到上料到产品堆垛机，产品堆垛机为气动驱动，自动下降下到底层，达到屋顶样品要求后自动推出产品。

技术参数

Parameters	Specification
Voltage	380V/50HZ/3PH/or customized
Driving Motor	7.5KW
Forming Steps	18 steps
Working Speed	5-6m/min
Thickness for Steel	0.4-0.6mm (Material:PPGI,GI Steel G550)
Shaft Diameter	75mm
Shaft Material	High grade 45# forged steel
Roller Material	G45# steel, CNC lathe,polished and chrome plated
PLC Cabinet	Schneider, Simenz
Encoder	Omron
Sprocket Wheel	45 steel high-frequencies quench
Cut-off System	Post cutting, no waste cutting
Cutting Blade Material	Cr12 steel
Machine Frame Material	Fine welded structural steel;
Roofing Material	PPGI, GI steel G330-550
Painted Color	Blue+Orange Or Customization
Overall Size	18000015501650mm
Weight	10000KGS
