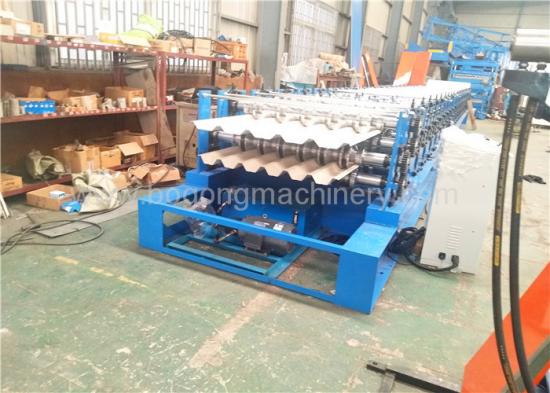

钢金属屋面板双层辊压成型机
钢制金属屋面板双层辊压成型机是具有两层的辊压成型机，用于两种屋顶板设计，一层是上层，另一层是下层，是节省布局位置选择的良好选择
原产地:China
港口:Xiamen, China
材料厚度: 0.7-1.0mm
材料宽度: 1220mm

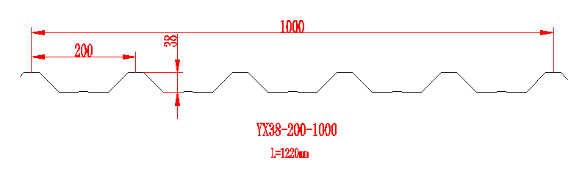

覆盖宽度: 900/1000mm
成型道次: 21/22 Stations
电机功率: 11KW
轴直径: 75mm
Contact Us

详情描述

钢金属屋面板双层辊压成型机

产品详细描述

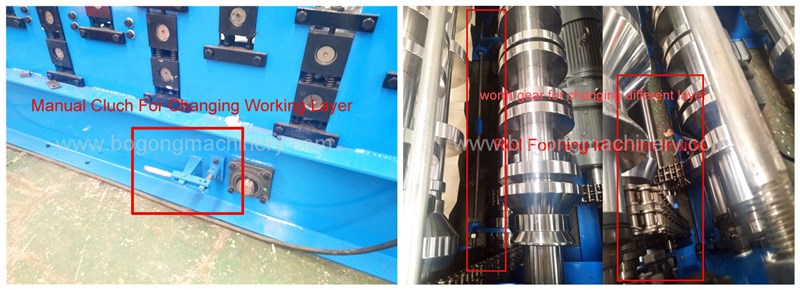

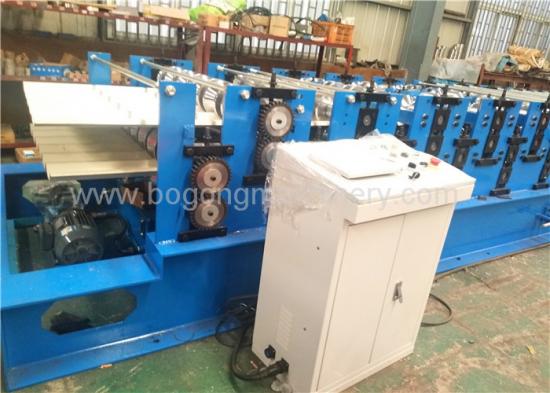

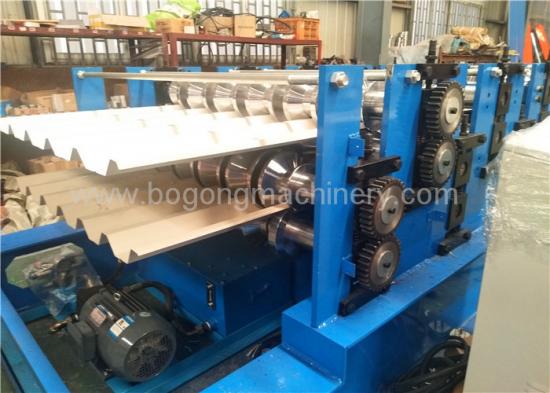

这种钢金属屋面板双层压瓦机的两层不能同时工作，所以我们设计了手动离合器来改变工作层，我们可以看到机器内部结构，机械理论原理是：有磨损 -齿轮远离驱动电机，当底层磨损的齿轮与电机一起工作时，底层正在运行，或者上层正在工作。

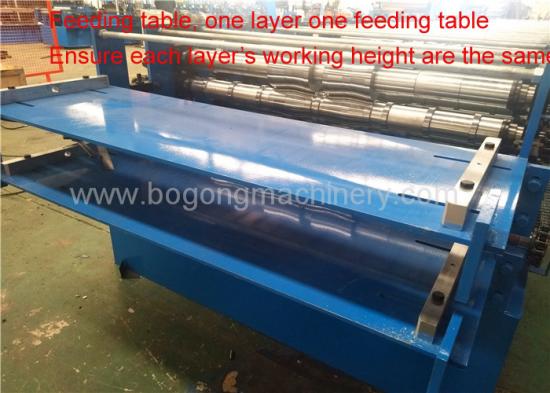

由于该机为双层式金属屋面板成型机，所以有两个进料台，两个进料台可以保证每层的工作高度相同，有利于解决物料堵塞问题。

由于该钢制金属屋面板双层辊压成型机长度超过12米，为了解决装载海运集装箱的问题，我们将机器分成两部分，并在机架两侧用螺钉和螺母连接。

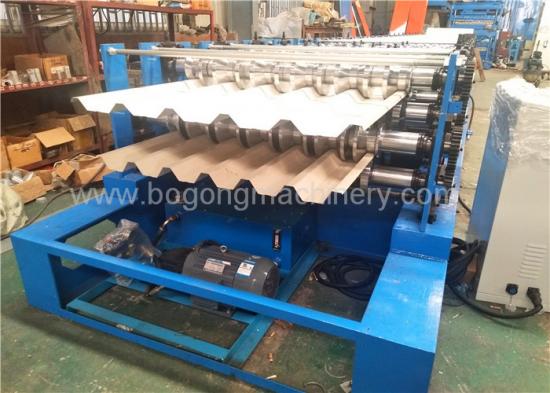

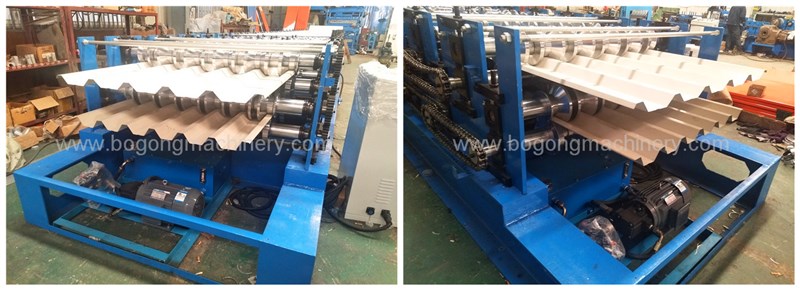

采用钢金属屋面板双层成型机滚压成型后的屋顶板样品在切断前，屋顶表面无划痕，屋顶侧面光滑。

技术参数

Parameters	Specification
Voltage	380V/50HZ/3PH/or customized
Driving Motor	11KW
Forming Steps	21 steps for upper layer, 22 steps for bottom layer
Working Speed	15-20m/min
Thickness for Steel	0.7-1.0mm (Material:PPGI,GI Steel G550)
Shaft Diameter	75mm
Shaft Material	High grade 45# forged steel
Roller Material	G45# steel, CNC lathe,polished and chrome plated
PLC Cabinet	Schneider, Delta
Encoder	Omron
Sprocket Wheel	45 steel high-frequencies quench
Cut-off System	Post cutting, no waste cutting
Cutting Blade Material	Cr12 steel
Machine Frame Material	Fine welded structural steel;
Roofing Material	PPGI, GI steel G330-550
Painted Color	Blue+Orange Or Customization
Overall Size	1450014501650mm
Weight	11000KGS
