双层屋面板材成型机915mm原材料宽度
该双层屋面板材成型机用于生产915mm原材料宽度的彩涂钢或镀锌钢卷，特殊的高速设计。
产品型号:YX21-255-765/21-187-
交付时间:90days
原产地:China
港口:Xiamen, China
材料厚度: 0.23-0.5mm
材料宽度: 880/900/915mm
覆盖宽度: 765/748mm
成型道次: 16/17 Steps
电机功率: 15KW*2
轴直径: 75mm
辊轴材质: 45# Steel
切割刀片材质: Cr12
切割类型: No Waste Cutting
Contact Us

详情描述

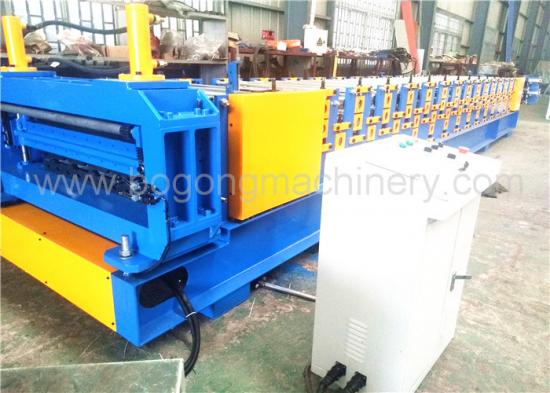

双层屋面板材成型机915mm原材料宽度

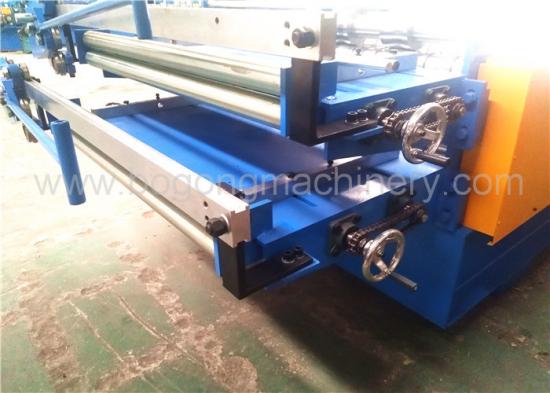

该成型机为双层型，用于生产屋面板材，在整条生产线的起始端，有一个手动预切机，用于两种屋面设计，一层一层手动预切机。我们在机架两侧设计了手轮，以便更方便地调节原料宽度。当我们要更换机器生产另一种材料宽度时，首先松开带材顶部的螺母，然后操作手轮将宽度带材调整到正确的位置，然后重新锁紧带材顶部的螺母。

送料台上的一个压轮用于将材料压实并确保材料头可以进入主要的双层屋面板材滚压成型机。

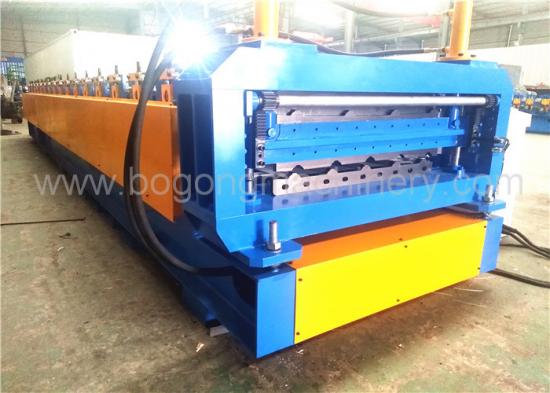

double layer roof panel roll forming machine

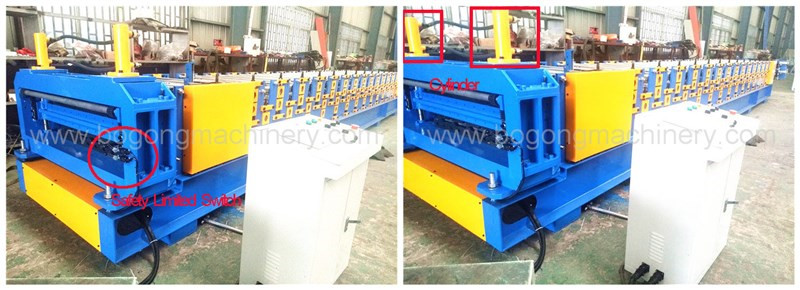

这是双层屋面板材滚压成型机，每个型材设计都需要两个切割刀片，为了避免发生任何事故，我们在机器切割端安装了安全限位开关。我们的液压切割部分采用齿轮导向式，搭配双油缸，保证动力平衡，这样可以保证切割效果更好，延长整个切割部分的使用寿命

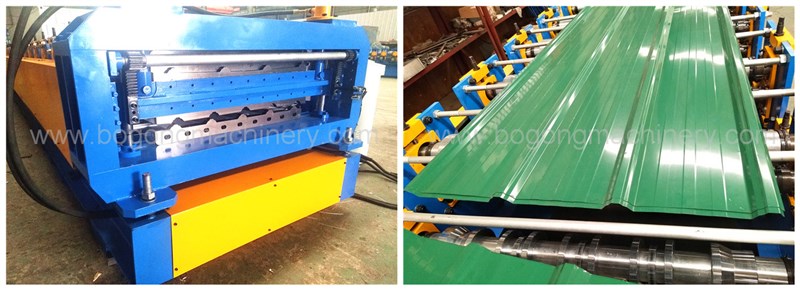

型材设计图

每个屋面设计有三种原材料宽度：880mm、900mm和915mm，有效宽度为765mm和748mm，材料厚度为0.27-0.5mm，仅适用于彩涂钢卷。如果用户需要其他材料厚度或其他材料的双层屋面板成型机，我们也可以根据要求定制设计。

技术参数

Parameters	Specification
Voltage	380V/50HZ/3PH/or customized
Driving Motor	15KW*2
Forming Steps	16 steps for upper layer, 17 steps for bottom layer
Working Speed	15-20m/min
Thickness for Steel	0.27-0.42mm (Material:PPGI,GI Steel G550)
Shaft Diameter	75mm
Shaft Material	High grade 45# forged steel
Roller Material	G45# steel, CNC lathe,polished and chrome plated
PLC Cabinet	Schneider, Delta
Encoder	Omron
Sprocket Wheel	45 steel high-frequencies quench
Cut-off System	Post cutting, no waste cutting
Cutting Blade Material	Cr12 steel
Machine Frame Material	Fine welded structural steel;
Roofing Material	PPGI, GI steel G330-550
Painted Color	Blue+Orange Or Customization
Overall Size	950014501650mm
Weight	7000KGS
