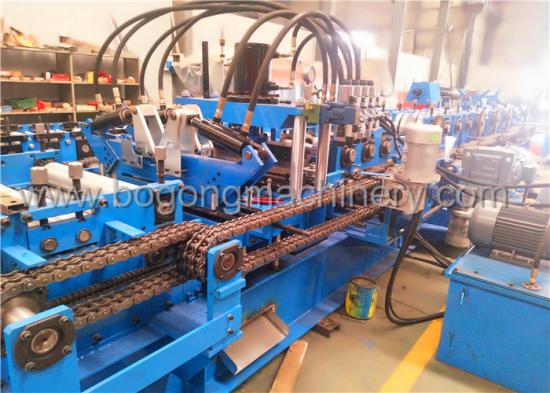

万能切刀高速自动换檩条成型机

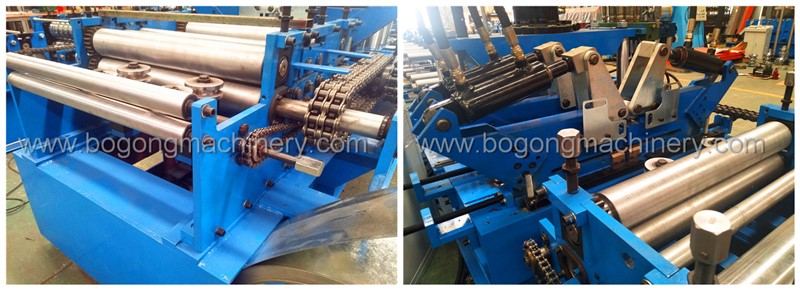

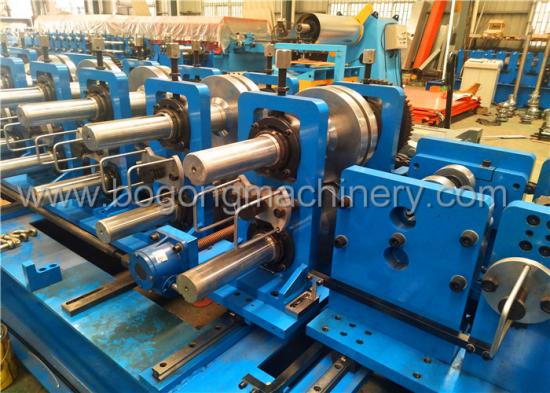

我公司全自动高速自动换刀万能型檩条成型机配有六角螺母，配合专用六角扳手，更方便调节不同材料宽度。 考虑到檩条原材料厚度较大，人工将料头送入檩条成型机的情况，我们设计了送料辊由主电机驱动，通过链轮链条输送，在生产时可以节省人力。

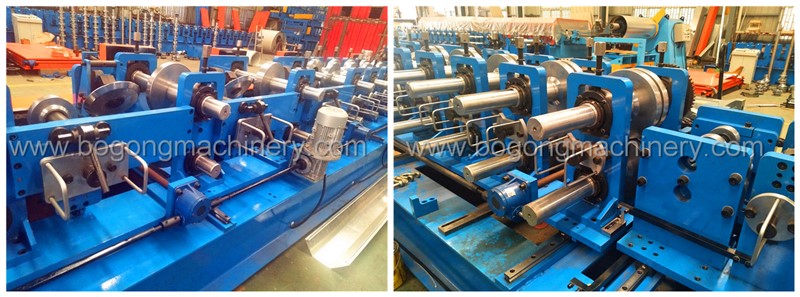

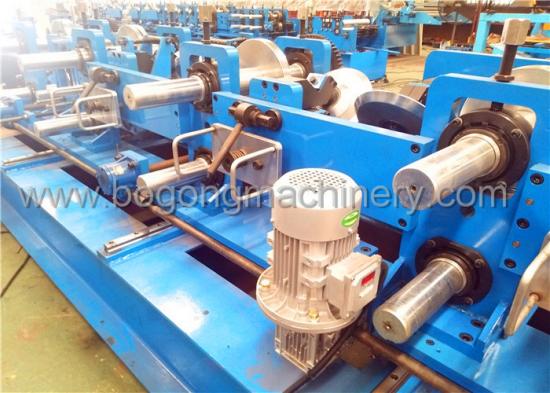

该型钢成型机尺寸可互换，可生产C型和Z型钢，见下图标注卡式，用于互换C型和Z型，当成型机先生产C型钢后，先生产C型钢，再生产C型钢。 檩条生产任务，我们需要操作这六个卡匣：将其拉出并旋转180度，然后整个滚压成型生产线就可以开始滚压成型z檩条生产任务。 操作简单。 右图伺服电机用于改变檩条尺寸。

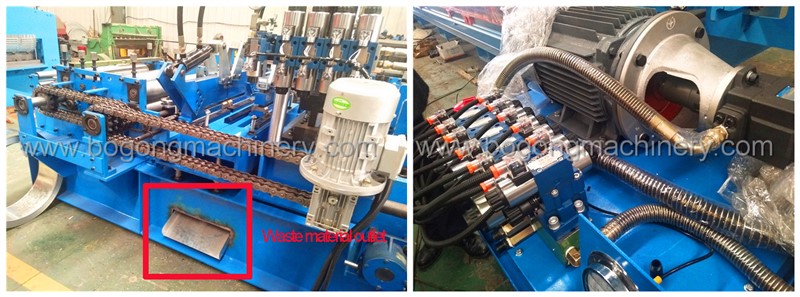

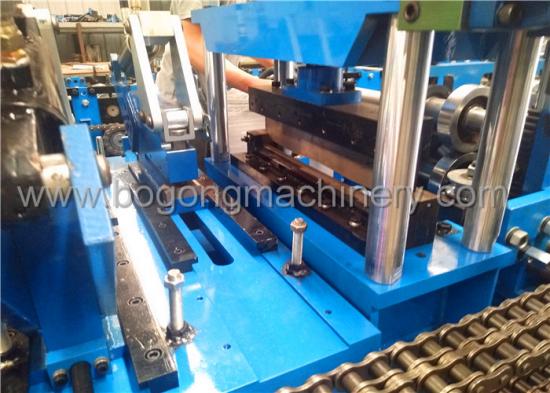

高速自动换刀万能型檩条成型机为预冲预剪型，我们在冲剪工段下设置了一个废料收集器，用于将冲孔废料收集到外部。

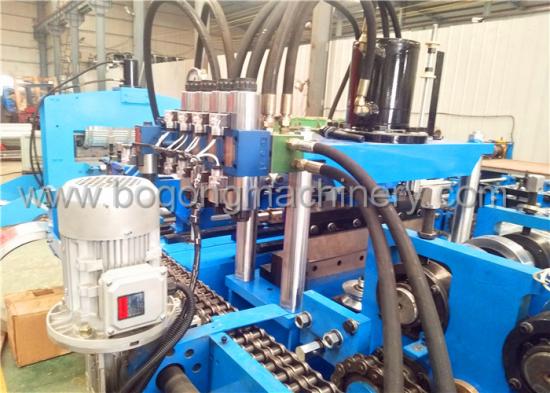

所有液压管均与螺纹套管连接在一起，以保证液压管的安全并可更长时间地使用。

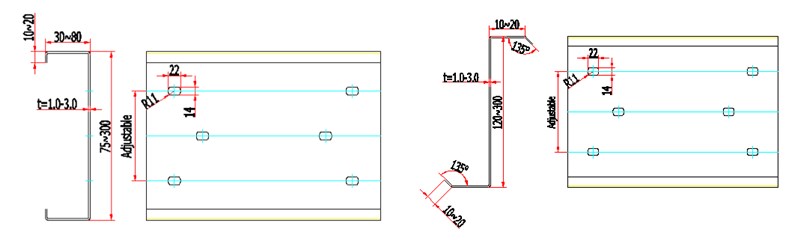

型材设计图
适用材质：镀锌卷、镀锌钢卷，材料厚度：1-3mm，检验用2.5mm（常用），材料屈服强度<=Q345Mpa。

技术参数
