门框用U型钢成型机

产品详细描述

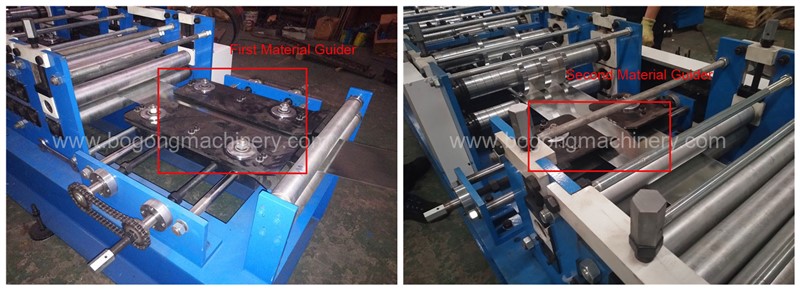

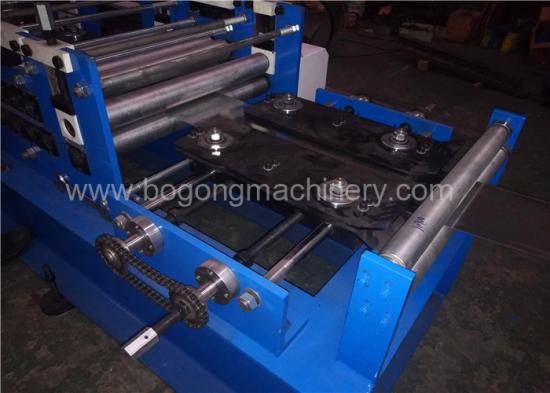

在该门架使用的U型槽成型机上，有两个钢卷材料导向器，第一个位于机器的起始端，在送料辊之后，该导向器用于引导钢卷进入矫直装置。 第二个导向器位于材料进入成型辊之前，用于确保金属带材处于正确的 U 形成型位置。

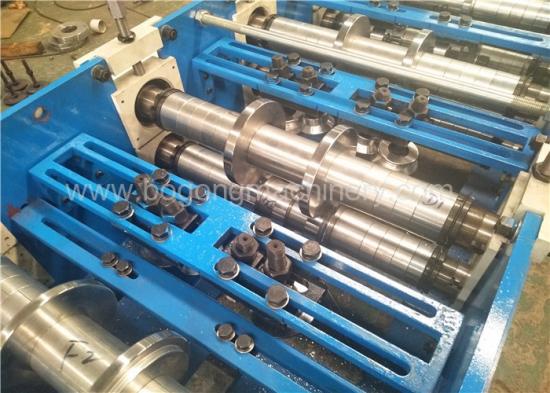

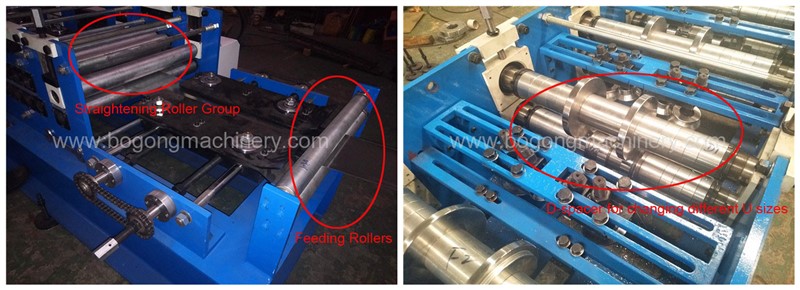

送料辊设计用于将钢卷材料引入U型檩条成型机，它可以使材料更顺利地进入成型机。 接下来是矫直辊组，原材料在滚压成型为U型檩条之前要进行矫直，这样可以保证檩条的各个位置更加平整，最终的檩条生产形状更加美观。

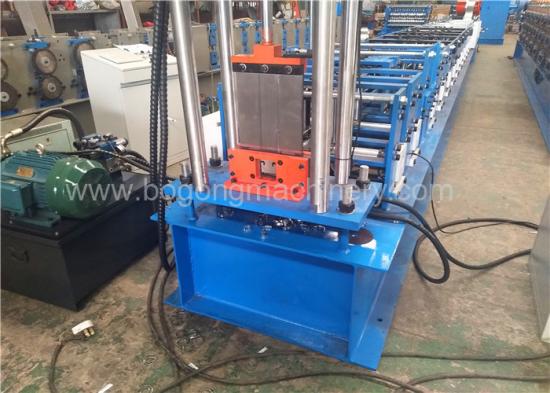

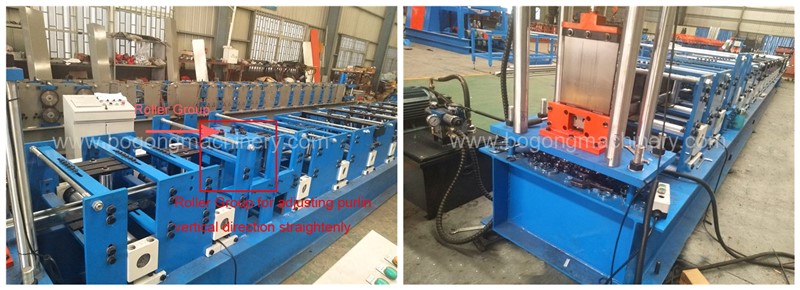

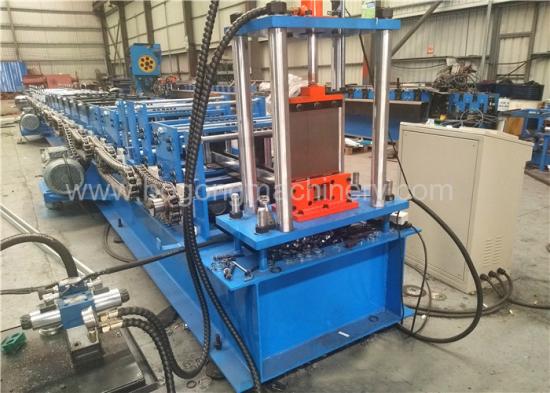

该门框用U型钢成型机总共可生产五种尺寸的U型钢，分别是U65*60、U65*90、U65*120、U65*150、U65*210，底部尺寸固定为65mm，但 腰围尺寸可从 60 毫米到 210 毫米变化。 所以看下面我标注的滚轮组，这个组是用来调节U65*150和U65*210腰部垂直方向拉直效果的。 另外，总共需要五套切割刀片，一种尺寸需要一套切割刀片。 但上切割刀片只是一种设计，当我们改变生产尺寸后，无需更换上切割刀片，只需更换下切割刀片即可。

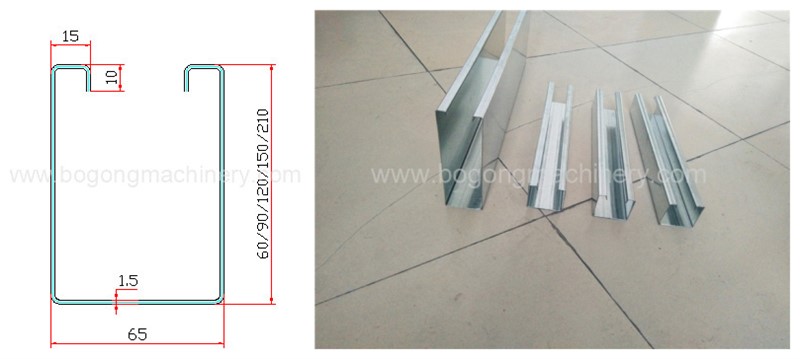

型材设计图

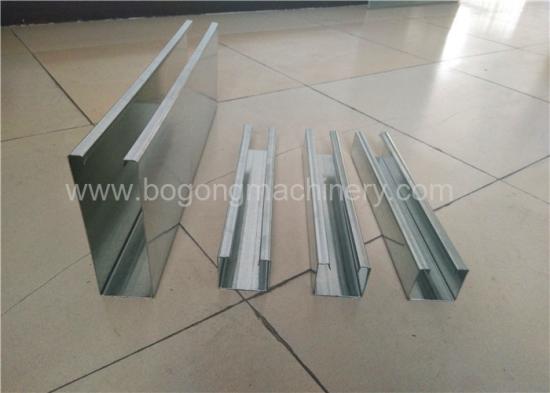

该U型槽成型机总共可生产U65*60、U65*90、U65*120、U65*150、U65*210五种尺寸，适合1.0-1.5mm材料厚度。
